المكونات المادية العامة للحاسبات الآلية

 مكونات الحاسب

وحدات الإدخال Input Units

وحدات الإخراج (Output Units)

وحدة المعالجة المركزية CPU

علبة أو صندوق النظام CASE

 مكونات الحاسب

وحدات الإدخال Input Units

تلك الوحدات هي المسئولة عن إدخال البيانات والبرامج المختلفة للجهاز(إلى وحدة المعالجة المركزية) وهي تستخدم لإدخال البيانات من جانب المستفيد وهى تشتمل على لوحة المفاتيح (keyboard)، الفارة (Mouse)، القلم الضوئي (Light Pen)، لوحة الرسم (Graphics Tabels)، عصا التحكم (Joustick)، الماسح الضوئي (Scanner)

وحدات الإخراج (Output Units)

وهى الوحدات التي يتم عن طريقها إخراج المعلومات والنتائج بعد معالجتها وتشتمل على آلة الطباعة (Printer)، آلة الرسم (Plotter)، شاشة العرض (Monitor)

وحدة المعالجة المركزية CPU

هي تشتمل على كافة الأوامر والتعليمات والإمكانيات اللازمة لتخزين وتداول البيانات وأوامر التحكم وضبط جميع العمليات الداخلية من حساب وتخزين واسترجاع وهى التي تحدد سرعة وقدرة الحاسب، وهى تشمل على: وحدة الحساب والمنطق (Arithmatic & Logic Unit)، ووحدة التحكم Control Unit، ووحدات الذاكرة.

 المكونات النظرية للحاسب الآلي

بصفة عامة أو (بشكل عملي تطبيقي) من الممكن تقسيم الحاسب الآلي من ثلاث أجزاء رئيسية:

1. الشاشة Monitor

2. لوحة المفاتيح، والفأرة.Keyboard and Mouse

3. صندوق النظام Case ويتضمن صندوق أو علبة النظام مجموعة الوحدات والمكونات التالية:

·        اللوحة الأم: تحمل المعالج المركزي، الذاكرة المخبأة، الذاكرة العشوائية، أطقم الرقاقات، منافذ الإدخال والإخراج وشقوق التوسعة

·           وسائط التخزين: القرص الصلب، القرص المرن، القرص المدمج، أقراص التخزين الأخرى

· بطاقات التوسعة: بطاقة الفيديو، بطاقة الصوت، المودم، بطاقة الشبكة.

إلي جانب بعض الملحقات الأخرى الإضافية مثل الطابعة، والماسحة الضوئية، عصى الألعاب، السماعات

المكونات الرئيسية للحاسب الآلي

علبة أو صندوق النظام CASE

صندوق النظام

صندوق النظام يشتمل علي الأجزاء الداخلية للحاسب ودوره الأساسي يمكن في حماية تلك المكونات والأجزاء، فهو بمثابة الدرع الواقي للحاسب من الأخطار التي والتي من بينها سقوط جسم ثقيل على الحاسب ، دخول أجسام معدنية صغيرة حيث تتسبب بتلف المحتويات الداخلية بإحداثها ماس كهربائي، وتحد من آثار المجالات المغنطيسية على الأجزاء الداخلية.

صندوق النظام من الداخل

يوفر صندوق النظام أيضاً المأوى لعدد من الأجهزة الأخرى الخاصة بنظام الحاسب :

·        توفر حجرات سواقات الأقراص " مكاناً لتثبيت سواقات الأقراص وهي عبارة عن وحدات تخزين "

·        يسمح صندوق النظام بتوصيل الأجزاء الداخلية مع الأجزاء الخارجية مثل لوحة المفاتيح وذلك عن طريق أنواع خاصة من التوصيلات على خلفية الصندوق.

·        يسمح الصندوق لبطاقات التوسعة المركبة على شقوق التوسعة أن تبرز أماكن توصيل الأسلاك لها من على خلفية الصندوق ( مثلاً بطاقة الفيديو توصل مع الشاشة بسلك خاص من خلفية الجهاز)

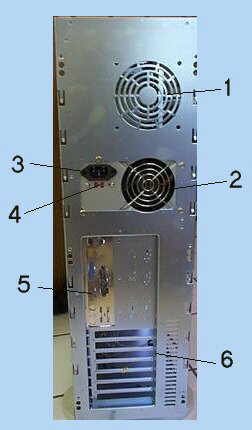

خلفية صندوق نظام وعليها المكونات الرئيسية

1.     مروحة تبريد لصندوق النظام

2.     مروحة تبريد لمزود الطاقة، وتعمل على تبريد صندوق النظام أيضاً،

3.     مدخل توصيل سلك الطاقة الكهربائية الرئيسي

4.     مفتاح تغيير الفولتية (110/220 )

5.     تحوي هذه اللوحة المعدنية عدة مقابس لتشبيك وتوصيل الملحقات ( مشابك الإدخال والإخراج)

6.     فتحات خلفية لبطاقات التوسعة تسمح بتوصيل بطاقات التوسعة للأجهزة المحيطية التي تدعمها
